Chi tiết
Đặc Điểm kỹ thuật

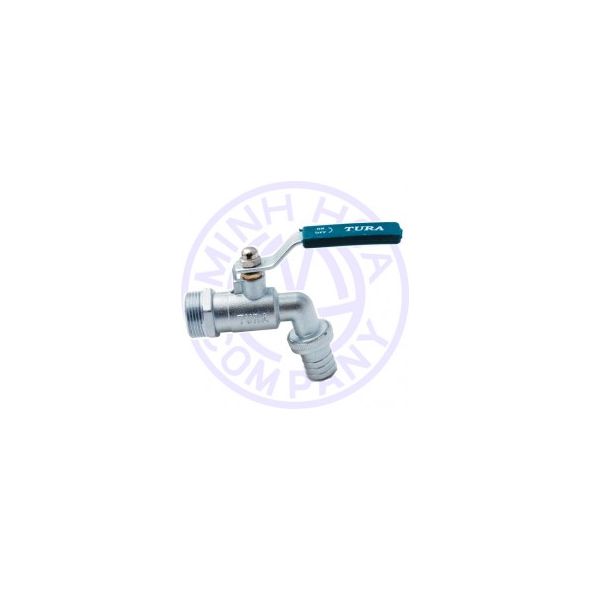

Vòi vườn, nối ren, mạ crôm
Tay vòi màu xanh
Đường ren tiêu chuẩn BS 21 / ISO 7-1-1994
Áp lực làm việc Max. 10 bar
Nhiệt độ làm việc Max. 100oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Thân vòi | Hợp kim kẽm |
| 2 | Ốc đệm | Thép mạ |
| 3 | Gioăng bi | Teflon |
| 4 | Bi | Gang |
| 5 | Đầu ra nước | Hợp kim kẽm |
| 6 | Ốc áp lực | Đồng |
| 7 | Ốc tay van | Thép mạ |
| 8 | Tay van | Thép mạ |
| 9 | Gioăng trục | Teflon |
| 10 | Trục van | Thép mạ |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
|
ØA (mm) | 92 | 92 |
|
B (mm) | 38,5 | 46 |
|
C (mm) | 40,5 | 41 |
|
D (mm) | 8 | 10 |
|
E (mm) | 37,5 | 40,5 |
|
F (mm) | 75 | 86,5 |
| G (mm) | 15 | 20 |
| H (mm) | 9,5 | 11 |
| Sw (mm) | 21 | 26,5 |
|
Trọng lượng (g) | 125 | 170 |
|
Cái / hộp | 10 | 10 |
